一、QLF系列分級機工作原理
QLF分級機與進料器、旋風分離器、除塵器、引風機、控制系統組成一套分級系統。物料在負壓風作用下通過進料器定量從設備.上方直接進入分級區，在高速旋轉的分級渦輪産生的強大離心力作用下，使粗細物料分離，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒夾帶部分細顆粒通過撞擊風扇在二次風的作用下二次分級，符合粒徑要求的細顆粒通過分級輪葉片間隙進入旋風分離器或除塵器收集，粗顆粒通過風扇進入二級分級區，在二次風的作用下，進行第三次
分級。符合粒徑的物料通過風扇進入- -級分級區再次分級，達到粒徑要求的通過分級葉輪片進入旋風收集器或除塵器，分離後的粗顆粒通過卸料器排出。

二、QLF系列分級機設備特點
1、适用于粉體的精細分級，分級産品的粒度可達D97:5~150微米，産品粒度無級可調， 品種更換極其方便;
2、分級效率高(提取率) 70%~90%;
3、分級精度高，粒度分布窄，徹底杜絕産品中過大顆粒及篩餘物;
4、轉速低，使用壽命長，相同分級粒徑,分級輪轉速比其它卧式、立式分級機降低50%。生産莫氏硬度<5的粉體時，分級輪無磨損;生産莫氏硬度27的粉體時，分級輪使用壽命比其它卧式、立式提高5~8倍;
5、采用立式分級渦輪裝置，轉速低，耐磨損，系統功率配置低;
6、可多級分級機串聯使用，同時生産多個粒度段的産品;
7、可與球磨機、振動磨、雷蒙磨等粉磨設備串聯使用，組成閉路循環;
8、系統負壓生産，無粉塵污染，環境優良，自動化程度高，穩定性強，操作簡便。

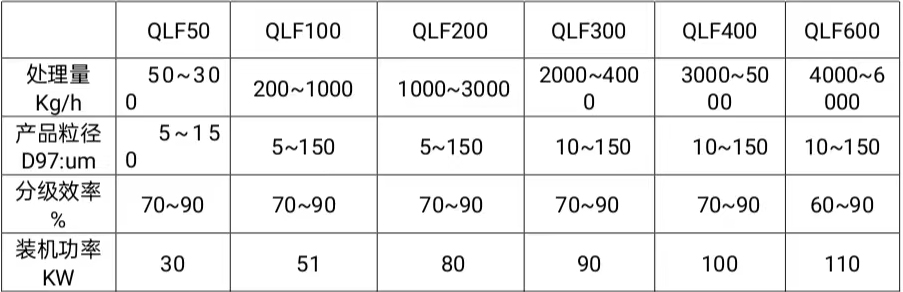

三、QLF系列氣流分級機技(jì )術參數

四、QLF系列 應用範圍
1、(精細化工、陶瓷、磨料及耐火材料)典型的物料有:石榴石、碳化矽、剛玉、氧化鋁、碳化硼、碳化鎢、金剛砂等;
2、(食品、醫藥及保健品)典型的物料有:花粉、山楂、珍珠粉、胃藥、尼莫地平、抗生素類藥物、靈芝、五倍子、何首烏等;
3、(磁粉、手機電磁粉、複印機墨粉及電子材料)典型的物料有:鉛蓄電池、鎳鉻電池、鎳錳電池、鐵氧體、四氧化三錳、二氧化錳、钴酸锂、錳酸锂、碳等;
4、(非金屬礦及粉末冶金)典型的物料有:石英、重晶石、高嶺土、重鈣、滑石、雲母、石墨、矽灰石等;
5、(反光材料、顔料、燃料及粉末塗料)典型的物料有:氧化鐵、二氧化钛、玻璃微珠等。

五、QLF系列設備使用及保養
1、電機及時加潤滑油以防電機損壞。
2、設備要做好維護保養，不用的時候定期清理腔體以便下次使用。
3、定期檢查線路連接，以防線路老化影響設備使用。
4、易損件如有損壞時要及時更換。
5、設備使用時旋風收集器、脈沖除塵器等需要打地腳螺栓的地方必須打地腳螺栓防止振動影響使用。
6、分級機、旋風收集器、脈沖除塵器下方接收集袋。

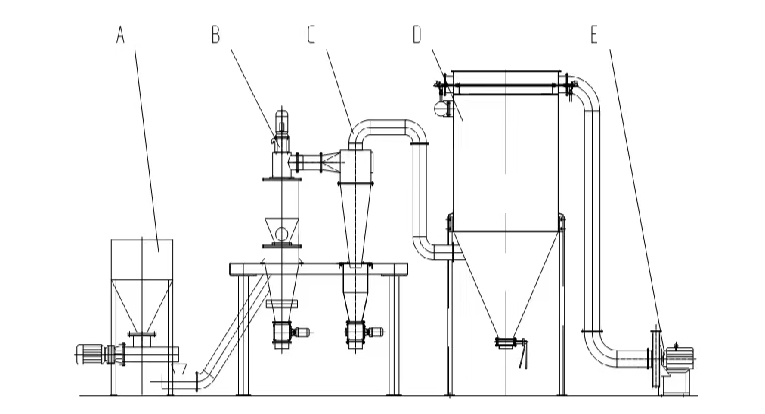

六、QLF系列工藝流程圖

設備工藝:
喂料機(A)一→氣流分級機主機(B)→旋風收集器(C)→除塵器(D)→引風機(E
